検相器
非接触検相器
8035-JP
電線の被覆の上から安全に測定

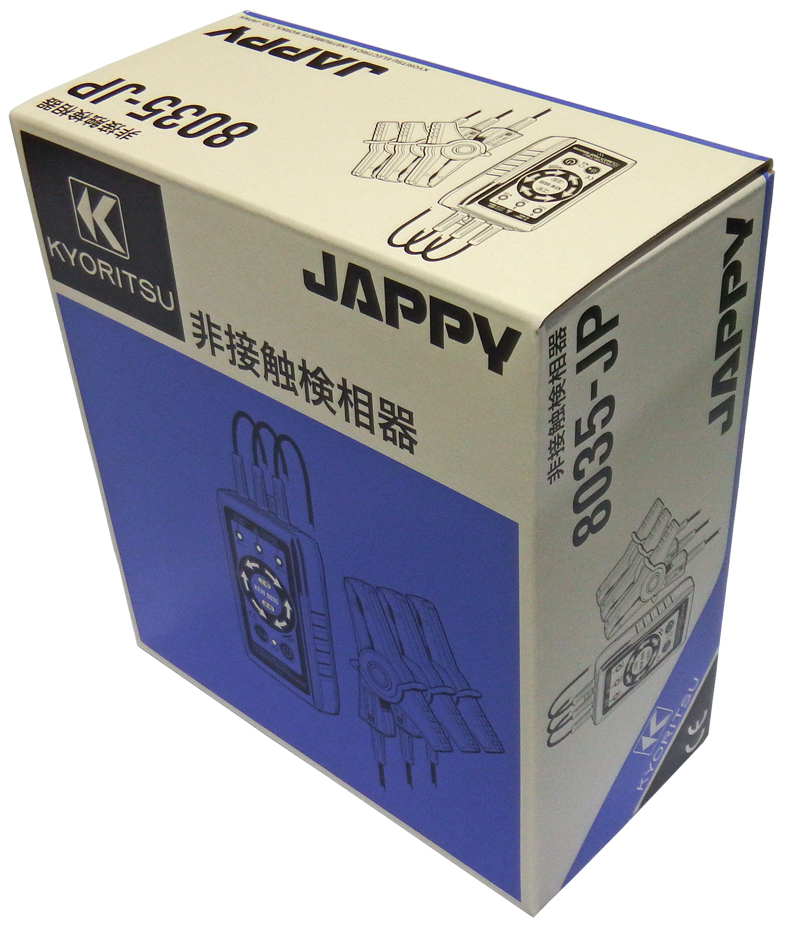

製品画像【因幡】
製品特長
2mm2～325mm2(IV) の電線に対応 (仕上がり外径φ2.4mm～30mm)
相順、欠相の有無をLEDとブザーでチェック
デルタ結線時の接地相を自動認識し、LEDの点滅で表示
配電盤の中に設置ができるマグネット付
三相AC70～1000Vまでの広い測定電圧範囲
LEDライトアップ機能で昼光下でもはっきり確認
一般仕様
| 商品コード | 690-900-00010 |
|---|---|
| 品番 | 8035-JP |
| 測定機能 | 検相（正相、逆相）、欠相の有無および接地相確認 |
| 測定原理 | 静電誘導方式 |
| 測定電圧範囲 | 三相電源AC70～1000V（正弦波、連続） |
| 被測定導体径 | 仕上がり外径φ2.4～30mmの絶縁電線 |
| 測定周波数範囲 | 45～66Hz |
| 検相表示 | 回転矢印赤色LED順次点滅（左回り）、逆相文字赤色LED点灯、ブザー連続音 |
| 表示機能 | LEDライトアップ機能 |
| 電池電圧警告 | 電源LED点滅 |
| 適合規格 | IEC 61010-1 （JIS C 1010-1） CAT IV 600V，CAT III 1000V 汚染度2，IEC 61326，IEC 61557-1，-7 |
| 使用温湿度範囲 | －10～50℃、80% （結露なきこと） |
| 保存温湿度範囲 | －20～60℃、80% （結露なきこと） |
| 使用電池 | 単3形アルカリ乾電池 LR6(1.5V)×4 ※連続使用可能時間 約100時間 （オートパワーオフ約10分） |
| 測定コード | 約70cm |
| 寸法 | L112×W61×D36mm |
| 質量 | 約380g |
| セット内容 |
取扱説明書
9096 （携帯ケース）
単3形アルカリ乾電池LR6×4
|
※電源の位相順を測定する計測器です
●W:186/D:83/H:170(mm)●640g
